小型圓形篩

小型圓形篩視頻：

篩分甘草片主要去除灰塵用網目尺寸5mm和3mm

小型圓形篩概述：

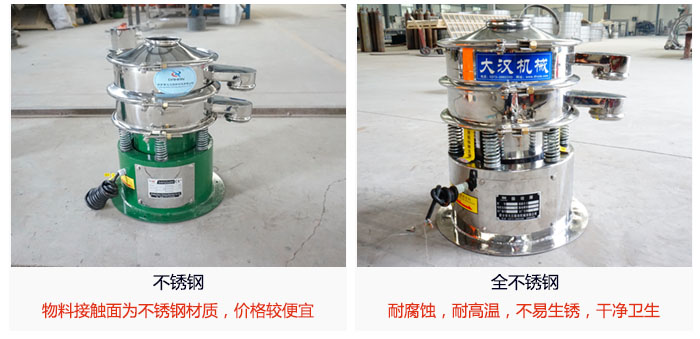

本品為400mm直徑一層兩出口全不銹鋼圓形篩,是振動篩設備中小的型號，所以也叫做 小型圓形篩，該設備是子母網分離式網架,底座為304不銹鋼材質。

關于“直徑400mm圓形篩”：這個名稱是根據設備形狀而定義的，確切點講這種圓形的振動篩根據相關標準叫“旋振篩”，由于其振動運轉原理很多企業也稱之為“三次元振動篩分過濾機”。

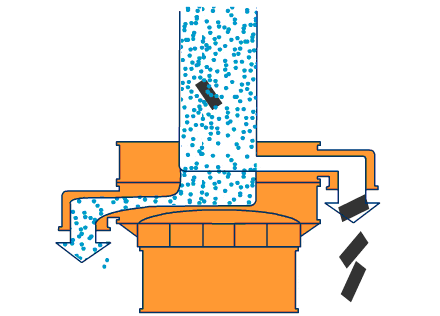

小型圓形篩工作原理：

由直立式振動電機作為激振源，電機上、下兩端安裝有偏心重錘，將電機的旋轉運動轉變為水平、垂直、傾斜的三次元運動，再把這個運動傳遞給篩面。調節上、下兩端的相位角，可以改變物料在篩面上的運動軌跡。

關于“大漢牌振動篩”：

"大漢"DH系列振動篩產品,經客戶多年使用,獲得大量的一線反饋建議,在自有成熟的篩機制造技術基礎上,大漢機械工程師以滿足客戶需求為標準,多次技術改進,篩分效果更加優越,采用"通用"新型動力激振器,三維動力更加突出,適用范圍更加廣泛,大漢機械公司可根據客戶需求設計特殊型號,無論物料是干是濕,是精細是粗糙,是比重大是比重輕,0-400目都可以篩選,不管是液態的,還是漿狀的0-600目都可以過濾."大漢"旋振篩系列產品同時配備專門的篩網清理裝置,把堵網率降到低,過網率和處理精度得以有效提高."大漢"具備特殊型號制造的能力讓顧客對"大漢"有更多的選擇。

"大漢"圓形篩的特點：

☆ 效率高、設計精巧耐用，粉類、粘液均可篩分。

☆ 換網容易、操作簡單、清洗方便。

☆ 網孔不堵塞、粉末不飛揚、可篩至400目或0.028mm。

☆ 雜質、粗料自動排出，可以連續作業。

小型圓形篩型號：

型 號	直徑 (mm)	篩網面積 (mm)	篩網規格 (RPM)	層數	功率 (kw)	生產能力 (kg/h）
DH-400	400	<10	<1500	1-5	0.18	100
DH-600	600				0.25	200
DH-800	800				0.55	500

“大漢”圓形篩一般結構圖與尺寸表：

型號	A	B	C	D	E	F	G	H	I
DH-400-1S	380	280	150	400	100	70	280	715	350
DH-400-2S	380	280	150	400	100	70	280	825
DH-400-3S	380	280	150	400	100	70	280	935
DH-600-1S	530	430	200	600	100	85	410	730	350
DH-600-2S	530	430	200	600	100	85	410	875
DH-600-3S	530	430	200	600	100	85	410	1020
DH-800-1S	680	580	200	800	125	100	540	800	390
DH-800-2S	680	580	200	800	125	100	540	945
DH-800-3S	680	580	200	800	125	100	540	1090
DH-1000-1S	800	700	250	970	150	120	645	870	460
DH-1000-2S	800	700	250	970	150	120	645	1015
DH-1000-3S	800	700	250	970	150	120	645	1160
DH-1200-1S	970	850	250	1170	180	140	740	990	510
DH-1200-2S	970	850	250	1170	180	140	740	1055
DH-1200-3S	970	850	250	1170	180	140	740	1220
DH-1500-1S	1180	1060	250	1470	200	140	960	1060	560
DH-1500-2S	1180	1060	250	1470	200	140	960	1230
DH-1500-3S	1180	1060	250	1470	200	140	960	1400
DH-1800-1S	1480	1360	350	1770	200	140	1140	1140	640
DH-1800-2S	1480	1360	350	1770	200	140	1140	1310
DH-1800-3S	1480	1360	350	1770	200	140	1140	1480

振動篩使用的行業：

化工行業：樹脂、涂料、工業藥品、化妝品、油漆、中藥粉等。

食品行業：糖粉、淀粉、食鹽、米粉、奶粉、豆漿、蛋粉、醬油、果汁等。

金屬、冶金礦業：鋁粉、鉛粉、銅粉、礦石、合金粉、焊條粉末、二氧化錳、電解銅粉、電磁性材料、研磨粉、耐火材料、高嶺土、石灰、氧化鋁、重質碳酸鈣、石英砂等。

公害處理：廢油、廢水、染整廢水、助劑、活性碳等。

“大漢”圓形篩的安裝與調試：

（一）設備應有穩定的基礎。當設備安裝于一般地面或水泥基礎上時，可以不設置地腳螺栓。當設備安裝于鋼結構架臺之上時，應用螺栓緊固于結構體上，而且鋼結構架臺應有一定的鋼度。

本機只需三相開關一只(備注:好使用電氣控制盤)，用蛇皮管穿線，將電機接至電源即可，注意電氣控制盤應懸掛安裝于墻上。

(二)設備出廠前已將篩網裝妥，使用過程中的篩網更換可自己更換。

(三)開機前，應先檢查各壓緊螺栓的緊固程度，及各料口的位置是否與接料器對正，并觀察振動電機是否能正常轉動及彈簧受力有無阻礙，檢查各層篩網是否壓緊。

(四)當旋振篩接入電氣控制盤之前，應首先對電氣控制盤進行檢查。線路接通后觀察振動電機旋轉方向是否是順時針方向, (備注：否則應改變相序)運轉是否正常，有無異噪聲。

(五)調節振動電機上下偏心塊的相位角，以適應各種物料篩分情況。
