產品名稱：圓振動篩 價格：2000-28000元
產品型號：YK型YA型

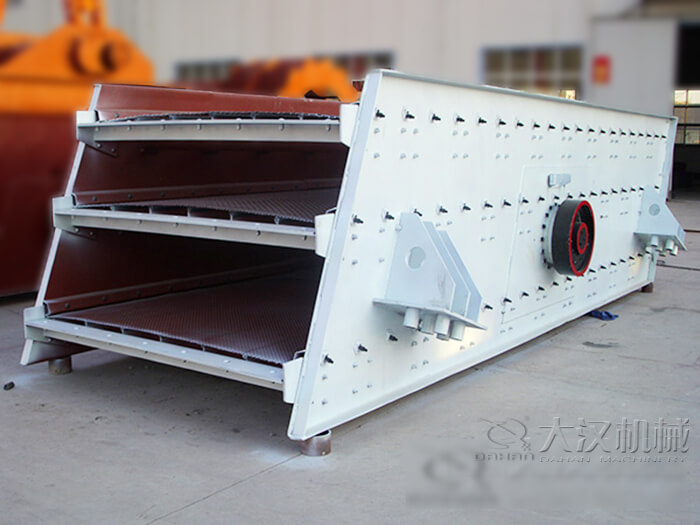

圓振動篩簡稱圓振篩，是一種多層數、做圓形運動的振動篩，物料篩淌線長，篩分規格多，適合石料等塊狀物料分級，廣泛應用于煤礦、建材、冶金等行業。
產量：YA型：70～1400t/h YK型：18-646t/h
功率：YA型：11-30kw YK型：7.5-37kw
咨詢報價銷售熱線：0373-268 2333
YA系列圓振動篩礦石篩分現場

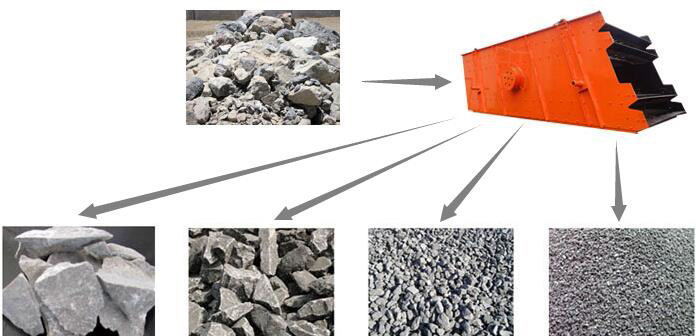

圓振動篩簡稱圓振動篩，是專門用于礦業領域的圓形振動篩分設備，它適用于礦石、煤炭、石灰石、砂石等礦業原料的篩分和分級。礦用圓振動篩能夠快速而準確地將礦石分成不同的顆粒級別，它可以處理大量的礦石，并通過不同孔徑的篩網實現對礦石的粗細篩分，提高礦石處理的效率。
圓振動篩的篩網設計更加合理，具有較好的抗堵塞能力。在礦石篩分過程中，一些濕粘性的礦石容易黏附在篩網上，導致堵塞。但是，礦用圓振動篩通過合理的篩網設計和振動力的作用，可以有效地減少堵塞現象，確保篩分的連續進行。

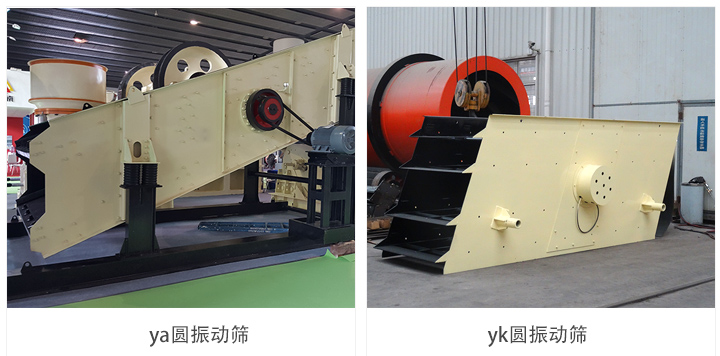

圓振動篩分為ya和yk兩種型號：
ya圓振動篩：周偏心系列，為座式安裝，篩面傾角的調整可通過改變彈簧支座位置高度來實現。
yk圓振動篩：塊偏心系列，除保留了原YA型圓振篩軸偏心的特點外，還增加了塊偏心調節振幅，不僅使激振器偏心質量單重激振力增大，而且激振力可以隨時進行調控，便于模塊化設計和使用
YK參數：
| 型號 | 篩面 | 給料粒度 | 處理量 | 振頻 | 雙振幅 | 電動機 | 每支點動負荷 | 總重 | ||||||
| 層數 | 面積 | 傾角 | 篩孔 | 結構 | 型號 | 功率 | 工作時 | 啟停機時 | ||||||
| YK1430 | 1 | 4.2 | 15 | 3-100 | 沖孔、聚胺酯 | ≤200 | 18-375 | 970 | 7-10 | Y160M-6 | 7.5 | ±800 | ±6400 | 3612 |
| YK1845 | 1 | 6 | 21-438 | 970 | Y180L-6 | 15 | ±1000 | ±8000 | 4664 | |||||
| YK2050 | 1 | 8.1 | 23-479 | 970 | Y180L-6 | 15 | ±1200 | ±9600 | 5426 | |||||
| YK2445 | 1 | 10.5 | 26-542 | 970 | Y200L-6 | 18.5 | ±1200 | ±9600 | 6232 | |||||
| YK2450 | 1 | 12 | ≤200 | 31-646 | 970 | Y200L-6 | 22 | ±1800 | ±9600 | 7000 | ||||
| YK2460 | 1 | 14.4 | ≤200 | 31-646 | 970 | Y225M-6 | 30 | ±1800 | ±14400 | 8490 | ||||
| YK3060 | 1 | 18 | ≤200 | 39-813 | 980 | Y225M-6 | 30 | ±2400 | ±19200 | 10510 | ||||
| YK3660 | 1 | 21.6 | ≤200 | 47-976 | 980 | Y250M-6 | 37 | ±4000 | ±32000 | 14900 | ||||
| 2YK1430 | 2 | 4.2 | ≤200 | 18-375 | 970 | Y180L-6 | 15 | ±1200 | ±9600 | 5500 | ||||
| 2YK1638 | 2 | 6 | ≤200 | 21-438 | 970 | Y200L-6 | 18.5 | ±1600 | ±12800 | 7000 | ||||
| 2YK1845 | 2 | 8.1 | ≤200 | 23-479 | 970 | Y200L-6 | 22 | ±2000 | ±16000 | 8300 | ||||
| 2YK2050 | 2 | 10 | ≤200 | 26-542 | 980 | Y225M-6 | 30 | ±2400 | ±19200 | 9800 | ||||
| 2YK2450 | 2 | 12 | ≤200 | 31-646 | 980 | Y225M-6 | 30 | ±3200 | ±25600 | 10500 | ||||
| 2YK2460 | 2 | 14.4 | ≤200 | 31-646 | 980 | Y225M-6 | 30 | ±3200 | ±25600 | 11210 | ||||
| 2YK3060 | 2 | 18 | ≤200 | 31-646 | 980 | Y250M-6 | 37 | ±4400 | ±35200 | 15800 | ||||
YA參數：
| 型號 | 給料粒度 mm< |
處理量 t/h< |
雙振幅 mm |
配用電機 | 單點動負荷 N |
動負荷 N |
外形尺寸 長×寬×高 |
|
| 型號 | 功率Kw | |||||||
| YA-1236 | <200 | 70-250 | Y160M-4 | 11 | ±802 | ±4008 | 3757×2364×2465 | |
| YA2-1236 | <200 | 70-250 | Y160M-4 | 11 | ±802 | ±4008/ | 3757×2364×2465 | |
| YA-1536 | <400 | 200-650 | Y160M-4 | 11 | ±931 | ±4665 | 3757×2670×2437 | |
| YA1-1536 | <400 | 200-650 | Y160L-4 | 15 | ±931 | ±4665 | 3757×2715×2437 | |
| YA-1236 | <400 | 250-750 | Y160M-4 | 11 | ±980 | ±4900 | 3757×2975×2437 | |
| YA2-1236 | <400 | 250-750 | Y160L-4 | 15 | ±980 | ±4900 | 3757×3020×2437 | |
| YA-1236 | <400 | 300-850 | 9-11 | Y160L-4 | 15 | ±928 | ±4640 | 4331×3020×2700 |
| YA1-1236 | <400 | 300-850 | Y160L-4 | 15 | ±928 | ±4640 | 4331×3020×2700 | |
| YA-1236 | <400 | 400-950 | Y160L-4 | 15 | ±1392 | ±6958 | 4904×3020×2943 | |
| YA2-1236 | <400 | 400-950 | Y160L-4 | 15 | ±1392 | ±6958 | 4904×3020×2943 | |
| YA-1236 | <400 | 450-1150 | Y180M-4 | 15 | ±2889 | ±14445 | 4945×3423×3501 | |
| YA2-1236 | <400 | 450-1150 | Y180L-4 | 18.5 | ±2889 | ±14445 | 4945×3463×3501 | |
| YA-1236 | <400 | 550-1350 | Y200L-4 | 22 | ±2889 | ±14445 | 6116×3619×3849 | |
| YA2-1236 | <400 | 550-1350 | Y200L-4 | 30 | ±2889 | ±14445 | 6116×3619×3849 | |
| YA-1236 | <400 | 600-1400 | Y200L-4 | 30 | ±2889 | ±14445 | 6091×3925×3846 | |
| YA2-1236 | <400 | 600-1400 | Y200L-4 | 30 | ±2889 | ±14445 | 6091×3925×3846 | |
2 Y A □ □
┬ ┬ ┬ ┬ ┬
│ │ │ │ │
│ │ │ │ └────────── 篩面長度dm
│ │ │ │
│ │ │ └───────────- 篩面寬度dm
│ │ │
│ │ └───────────── 軸偏心振動器
│ │
│ └──────────────- 圓振動
│
└──────────────── 篩面層數（單層不寫）

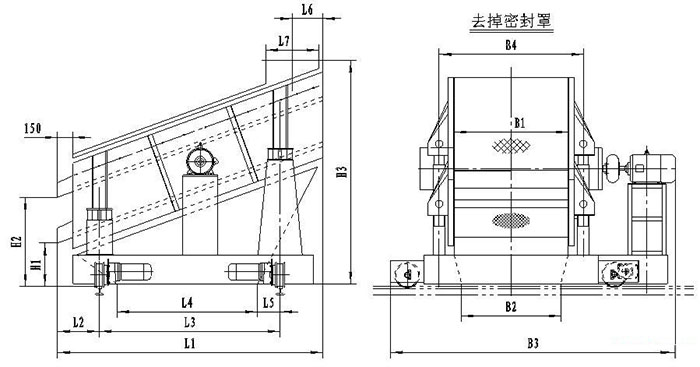

yk/ya圓振動篩主要由偏心塊激振器、篩箱、電動機、減振裝置及底座等組成。篩箱由篩框、篩板（網）、襯板（網）等組成。減振系統由彈簧、卡箍和支承座等組成。

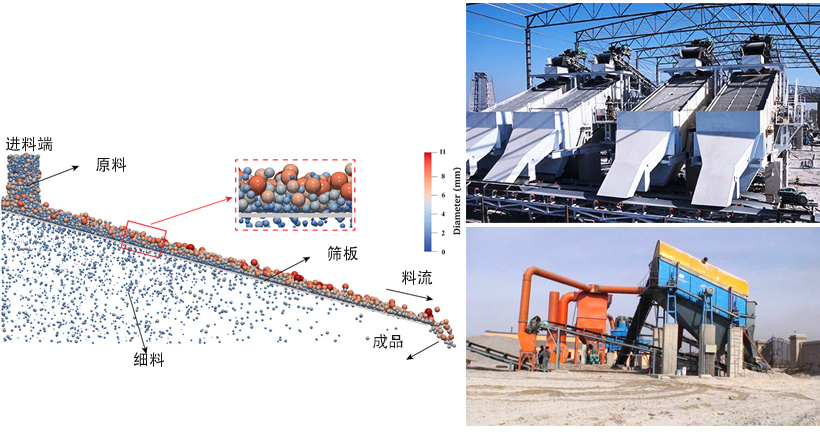

電動機經三角帶使激振器偏心塊產生高速旋轉。運轉的偏心塊產生很大的離心力，激發篩箱產生一定振幅的圓運動，傾斜篩面上的物料在受到篩箱傳給的沖量下而產生連續的拋擲運動，在此過程中，小于篩孔的顆粒物料通過篩網透篩，從而達到分級的目的。
ya圓振動篩使用環槽鉚釘聯接，堅固耐用;此外采用了輪胎聯軸器，篩機橫梁與篩箱部分使用高強度螺栓，柔性連接，使篩機運行平穩，且部件通用性強，維修快捷方便；
該產品采用了小振幅、高頻率、大傾角設計結構、電耗低、篩機篩分效率高、處理能力大；
多種篩分輔助配置，更多地理解客戶個性化的篩分需求，滿足不同行業的需求，達到篩分目的；
ya振動篩振動電機安裝方式可分為上振式、下振式和側振式，減振器安裝方式可分為座式和吊掛式。還可以根據用戶需要進行特殊設計制造，以滿足用戶的不同需求。

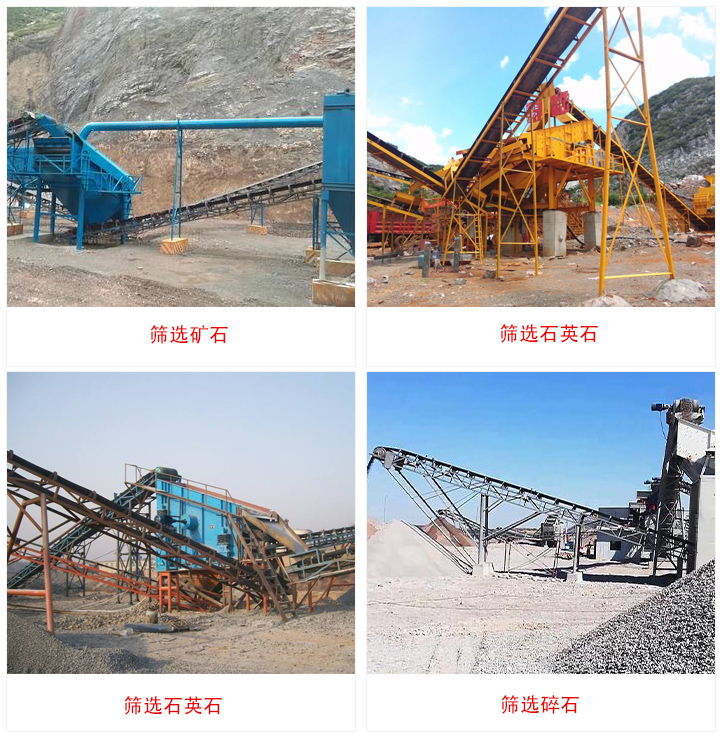

圓振動篩在礦業領域有廣泛的應用。以下是一些常見的礦用圓振動篩應用場景：
礦石篩分：常用于礦石的篩分和分級。它可以對原礦進行初步篩分，去除較大或較小的顆粒，以提高礦石的品位和回收率。同時，它還可以對精礦進行進一步的篩分和分級，以滿足不同粒度要求的選礦工藝。
煤炭篩分：：在煤炭加工過程中，圓振動篩常用于煤炭的篩分和分級。它可以對煤炭進行精煤、中煤和粗煤的篩分，去除雜質和煤炭中的石塊、巖石等，提高煤炭的質量和市場競爭力。
石灰石和砂石篩分：：可以對石灰石和砂石進行篩分、分級和去除雜質，以提高產品的質量和市場需求。
礦山選礦工藝：：用于礦石的粗選、中選和精選過程中的篩分和分級，幫助提高選礦效果和回收率。
礦石破碎前的預篩分：：在礦石破碎前，礦用圓振動篩可以用于對原礦進行預篩分，去除較大的顆粒，減少破碎設備的負荷，提高破碎效率。
1、篩機分單層和雙層，并有輕型和重型之分。
2、篩網結構有編織闖、沖孔篩板。如果選用鐵簽式篩板可按要求設計。
3、雙層篩上層篩面選定的篩孔尺寸超過技術性能及參數中規定的篩孔尺寸時，應按要求設計。
4、電動機可安裝在左側或右側，無特殊要求按安裝圖安裝、供貸。
5、給科箱為選擇件，用戶如有要求，可供給料箱。
6、在選用時如有改變篩面傾角的要求，可另行設計。
7、基礎螺拴由用戶自備。
yk/ya圓振動篩應在篩面沒有物料的情況下啟動，盡量避免帶料開機，篩機運轉平穩后才能給料。停機前應先停止給料，待面物料排除后再停機。工作過程中應經常觀察篩機運行情況，如發現運動不正常或異常聲響，應及時停機檢查，找出原因，排除故障。
